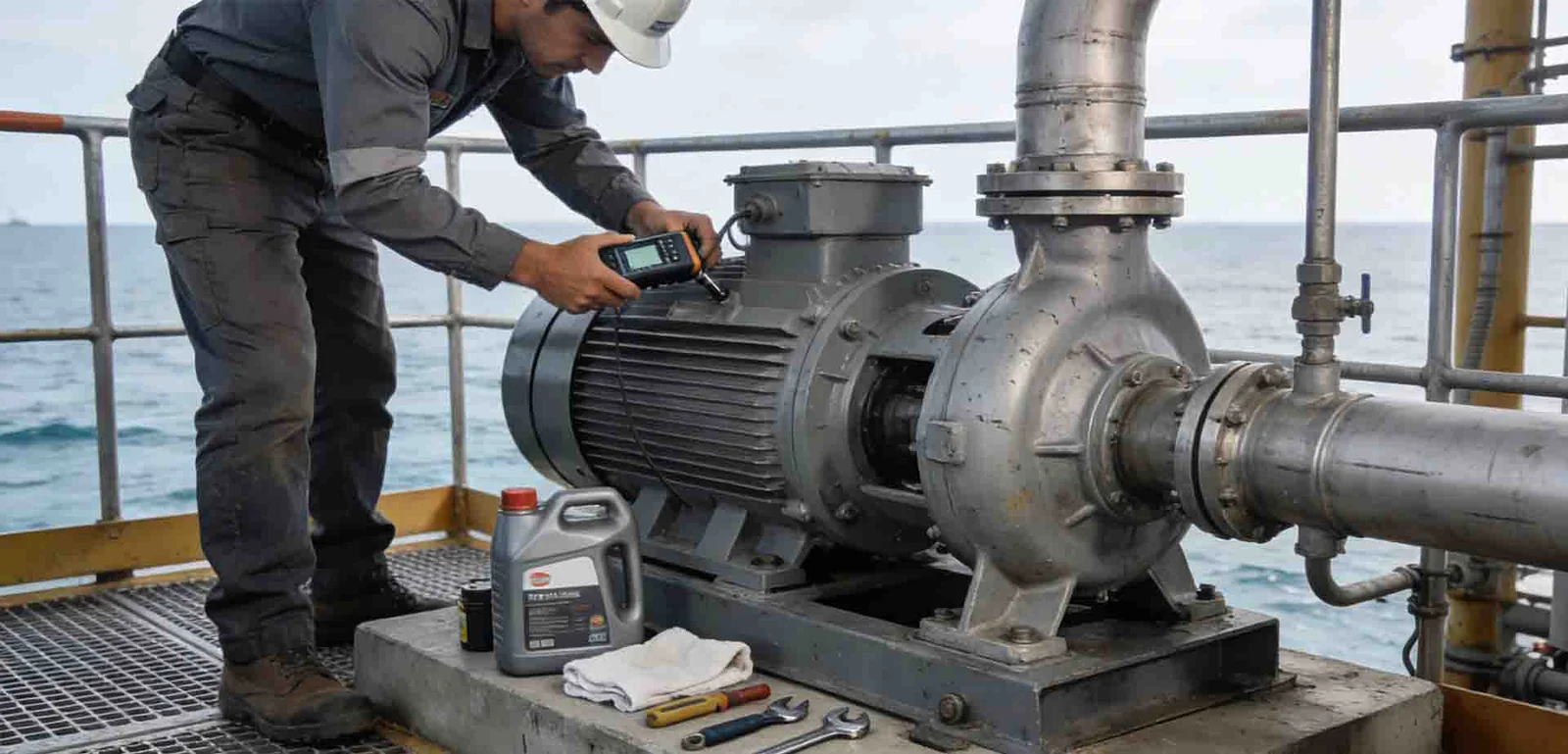

Canllaw Gosod Pwmp Allgyrchol: Sut i osod pwmp dŵr yn iawn i atal ynysu dirgryniad?

Gosodiad priodol yw un o'r ffactorau pwysicaf sy'n effeithio ar berfformiad, dibynadwyedd a bywyd gwasanaeth pwmp allgyrchol.
Gall hyd yn oed pwmp sydd wedi'i ddylunio'n dda ac o ansawdd uchel brofi dirgryniadau gormodol, sêl fecanyddol yn gollwng, difrod dwyn, methiant cyplu, neu lai o berfformiad hydrolig os yw'r pwmp wedi'i osod yn anghywir.

Mae ynysu dirgryniad yn bwysig, ond ni ddylid ei ystyried fel ateb annibynnol. Mae gweithrediad pwmp dibynadwy yn dibynnu ar y system osod gyfan, gan gynnwys y sylfaen, plât gwaelod, aliniad, pibellau, cynhalwyr, falfiau, cysylltiadau hyblyg, ac amodau gweithredu.

Mae'r canllaw hwn yn esbonio egwyddorion allweddol gosod pwmp allgyrchol ac yn darparu argymhellion ymarferol ar gyfer paratoi sylfaen, aliniad siafft, ynysu dirgryniad, gosod pibellau, comisiynu a datrys problemau.





1. Pam Mae Gosod Pwmp Priodol yn Bwysig?

Mae pwmp allgyrchol yn beiriant cylchdroi sy'n cynhyrchu grymoedd hydrolig a mecanyddol yn ystod gweithrediad. Rhaid trosglwyddo'r grymoedd hyn yn iawn i'r sylfaen a'r system amgylchynol.

Gall gosodiad gwael arwain at:

Dirgryniad a sŵn gormodol

Gan gorboethi neu fethiant cynamserol

Gollyngiad sêl fecanyddol

Gwisgo cyplydd

Camlinio siafftiau

Llai o effeithlonrwydd pwmp

Bywyd gwasanaeth offer byrrach

Am y rheswm hwn, dylid ystyried gosod pwmp fel system integredig sy'n cynnwys ypwmp, modur, plât gwaelod, sylfaen, pibellau, cynhalwyr, a system ynysu dirgryniad.



2. Paratoi'r Sylfaen Pwmp

Sylfaen gref a sefydlog yw'r cam cyntaf tuag at weithrediad pwmp dibynadwy.

Dylid dylunio'r sylfaen i gefnogi'r cynulliad pwmp a modur cyflawn wrth wrthsefyll llwythi gweithredu a dirgryniad.

Cyn gosod, gwiriwch:

Dimensiynau sylfaen a chryfder

Lleoliadau bollt angor

Cyflwr arwyneb mowntio

Cefnogaeth llawr gwaelod

Lefel y sylfaen

Lle sydd ei angen ar gyfer gweithredu a chynnal a chadw

Dylai'r wyneb sylfaen fod yn lân, yn sefydlog, ac yn rhydd o ddeunydd rhydd.

Ar gyfer pympiau allgyrchol diwydiannol mwy, mae plât gwaelod sydd wedi'i osod a'i growtio'n gywir yn darparu anhyblygedd ychwanegol ac yn helpu i gynnal aliniad yn ystod y llawdriniaeth.

Gall growtio gwael neu sylfaen anwastad achosi anffurfiad plât gwaelod a chyfrannu at broblemau dirgryniad.



3. Gosod a Growtio Gwaelod Cywir

Ar gyfer llawer o bympiau allgyrchol llorweddol, mae'r pwmp a'r modur wedi'u gosod ar sylfaen gyffredin.

Dilyniant gosod nodweddiadol yw:

Arolygiad sylfaen → Lleoli gwaelodlin → Lefelu → Aliniad cychwynnol → Grouting → Aliniad terfynol → Cysylltiad pibellau → Arolygiad terfynol

Dylid lefelu'r plât gwaelod yn gywir a'i gynnal yn ddiogel cyn growtio.

Dylai growtio lenwi'r gofod a ddyluniwyd o dan y plât gwaelod a darparu cynhaliaeth barhaus heb fylchau sylweddol.

Ar ôl i'r grout wella, dylid tynhau'r bolltau angor yn unol â chyfarwyddiadau'r gwneuthurwr, ac yna gwiriad aliniad terfynol.

Ar gyfer pympiau mawr, mae growtio cywir yn arbennig o bwysig oherwydd gall sylfaen ansefydlog effeithio'n uniongyrchol ar aliniad siafft a dirgryniad.



4. Pwmp a Modur Aliniad

Aliniad modur pwmp yn gywir yw un o'r gofynion gosod pwysicaf ar gyfer offer cylchdroi.

Dau fath cyffredin o gamlinio siafft yw:

Camlinio cyfochrog neu wrthbwyso

Camlinio onglog

Gall camlinio gynhyrchu grymoedd ychwanegol yn y cynulliad cyplu a chylchdroi, gan arwain at:

Mwy o ddirgryniad

Gan wisgo

Methiant sêl fecanyddol

Difrod cyplydd

Mwy o ddefnydd pŵer

Cyn aliniad terfynol, dylai'r gosodwr hefyd wirio amtroed meddal, sy'n digwydd pan nad yw un neu fwy o draed modur yn eistedd yn gywir ar y baseplate.

Gellir defnyddio offer alinio laser ar gyfer aliniad manwl gywir, yn enwedig ar gyfer cymwysiadau cyflymder uchel neu gritigol.

Dylai'r goddefgarwch aliniad a ganiateir bob amser ddilyn gofynion y gwneuthurwr pwmp a chyplu yn hytrach na chymhwyso un gwerth cyffredinol i bob pwmp.



5. Gwiriwch Aliniad Eto Ar ôl Gosod Pibellau

Gellir alinio pwmp yn gywir cyn gosod y pibellau a chael ei gam-alinio wedyn.

Mae hyn fel arfer yn cael ei achosi gan rymoedd allanol o'r piblinellau cysylltiedig.

Gall pibellau gyflwyno:

Llwythi fertigol

Grymoedd llorweddol

Grymoedd ehangu thermol

Grymoedd troellog

Llwythi ffroenell

Felly, y weithdrefn gywir yw:

Aliniad cychwynnol → Gosod pibellau → Cefnogaeth pibellau → Gwiriad aliniad terfynol

Dylai'r pibellau gael eu halinio i'r pwmp yn hytrach na gorfodi'r pwmp i gyd-fynd â phibellau sydd wedi'u gosod yn anghywir.

Peidiwch byth â defnyddio'r fflans pwmp i dynnu pibell i'w lle. Gall hyn roi straen gormodol ar y casin a'r nozzles a gall effeithio ar aliniad siafft.



6. Gosod Pibellau Sugnedd Priodol

Mae angen sylw arbennig ar ochr sugno pwmp allgyrchol oherwydd gall amodau sugno gwael achosi cavitation a gweithrediad ansefydlog.

Dylai'r pibellau sugno ddarparu llif hylif llyfn ac unffurf gyda'r golled pwysau lleiaf posibl.

Mae ystyriaethau pwysig yn cynnwys:

Cadwch y llinell sugno mor uniongyrchol ag sy'n ymarferol

Gall penelinoedd a ffitiadau diangen ger y sugno pwmp gynyddu cynnwrf a cholledion hydrolig.

Osgoi pocedi aer

Dylai'r trefniant pibellau atal lleoliadau lle gall aer gronni.

Darparu cefnogaeth bibell annibynnol

Ni ddylai'r bibell sugno drosglwyddo ei bwysau i ffroenell y pwmp.

Lleihau colledion sugno

Mae ymwrthedd sugno gormodol yn lleihau'r NPSH sydd ar gael a gall gynyddu'r risg o geudod.

Ar gyfer cymwysiadau hanfodol, dylid gwerthuso'r trefniant pibellau sugno ynghyd â gofynion NPSH a chromlin perfformiad y pwmp.



7. Gosod Pibellau Rhyddhau Cywir

Rhaid i'r pibellau gollwng hefyd gael eu halinio'n iawn a'u cynnal yn annibynnol.

Gall system ryddhau nodweddiadol gynnwys falf wirio, falf ynysu, mesurydd pwysau, ac ategolion eraill yn dibynnu ar y cais.

Dylai'r pibellau:

Cael cefnogaeth annibynnol

Osgoi llwythi gormodol ar y pwmp

Caniatáu symudiad thermol gofynnol

Cynnal aliniad cywir

Lleihau colledion hydrolig diangen

Ni ddylid defnyddio'r pwmp fel cymorth strwythurol ar gyfer y biblinell.

Gall pibellau gollwng anghywir achosi straen pibell, dadffurfiad casio, mwy o ddirgryniad, a methiant mecanyddol cynamserol.



8. Dirgryniad Ynysu ar gyfer Pympiau Allgyrchol

Gall ynysu dirgryniad helpu i leihau trosglwyddiad dirgryniad pwmp i loriau, sylfeini a strwythurau cyfagos.

Mae atebion cyffredin yn cynnwys:

Padiau Rwber

Defnyddir padiau dirgryniad rwber yn aml ar gyfer gosodiadau pwmp llai neu ysgafnach. Maent yn gymharol syml ac economaidd.

Ynysyddion Gwanwyn

Gall ynysyddion gwanwyn ddarparu mwy o ynysu dirgryniad ac fe'u hystyrir yn aml ar gyfer offer neu osodiadau mwy â gofynion dirgryniad llymach.

Seiliau Inertia

Gellir defnyddio sylfaen syrthni ynghyd ag ynysyddion dirgryniad i ddarparu llwyfan mowntio sefydlog a gwella perfformiad deinamig.

Dylid dewis yr arwahanydd cywir yn ôl pwysau gwirioneddol yr offer, dosbarthiad llwyth, cyflymder gweithredu, a pherfformiad ynysu gofynnol.

Nid yw gosod padiau rwber safonol o dan bwmp yn gwarantu rheolaeth dirgryniad effeithiol.



9. Osgoi Pontydd Dirgryniad Anhyblyg

Ni all system ynysu dirgryniad weithio'n gywir os yw cysylltiadau anhyblyg yn osgoi'r ynysyddion.

Mae pontydd dirgrynu posibl yn cynnwys:

Cysylltiadau pibell anhyblyg

Ceblau â chefnogaeth amhriodol

Cyswllt strwythurol o amgylch y sylfaen ynysig

Cynhalwyr anhyblyg wedi'u cysylltu'n uniongyrchol â sylfaen yr offer

Gellir defnyddio cysylltwyr hyblyg lle bo hynny'n briodol i ddarparu ar gyfer symudiad cyfyngedig a lleihau trosglwyddiad dirgryniad.

Fodd bynnag, dylai cysylltwyr hyblygddimcael ei ddefnyddio i wneud iawn am aliniad pibell gwael neu gefnogaeth bibell annigonol.

Y dull cywir yw:

Cefnogaeth bibell briodol + aliniad cywir + cysylltiad hyblyg addas + ynysu dirgryniad a ddewiswyd yn gywir



10. Ystyriwch Ehangu Thermol

Mae ehangu thermol yn arbennig o bwysig ar gyfer pympiau sy'n trin dŵr poeth, dŵr bwydo boeler, olew thermol, neu hylifau proses.

Wrth i dymheredd newid, mae pibellau cysylltiedig yn ehangu ac yn crebachu.

Os caiff y symudiad hwn ei atal yn amhriodol, gellir trosglwyddo grymoedd gormodol i'r pwmp.

Mae canlyniadau posibl yn cynnwys:

Gorlwytho ffroenell

Anffurfiannau casin

Camlinio siafftiau

Methiant sêl fecanyddol

Mwy o ddirgryniad

Ar gyfer cymwysiadau-hylif poeth, dylai'r system bibellau gael ei dylunio gyda chynhalwyr, canllawiau, angorau, dolenni ehangu neu gysylltiadau hyblyg addas yn unol â gofynion y prosiect.



11. Comisiynu Pwmp ar ôl Gosod

Mae gweithdrefn gomisiynu ofalus yn helpu i nodi problemau gosod cyn i'r pwmp fynd i mewn i wasanaeth parhaus.

Cam 1: Gwiriwch y gosodiad mecanyddol

Archwiliwch:

Sylfaen

Llinyn gwaelod

Bolltau angor

Cyplu

Aliniad siafft

Iro

Sêl fecanyddol

Gard cyplu

Cam 2: Gwiriwch y system pibellau

Sicrhewch fod y pibellau sugno a gollwng yn cael eu cynnal yn iawn ac yn rhydd o straen allanol gormodol.

Cam 3: Cadarnhau llenwi pwmp neu preimio

Ni ddylai pwmp allgyrchol confensiynol redeg yn sych oni bai ei fod wedi'i ddylunio'n benodol ar gyfer gweithrediad sych.

Cam 4: Cadarnhau cylchdro

Gwiriwch fod y modur yn cylchdroi i'r cyfeiriad cywir.

Cam 5: Dechreuwch y pwmp

Dilynwch y weithdrefn gychwyn a argymhellir gan y gwneuthurwr.

Cam 6: Monitro amodau gweithredu

Gwiriwch:

Cyfradd llif

Pwysau sugno

Pwysau rhyddhau

Cerrynt modur

Gan gadw tymheredd

Dirgryniad

Gollyngiad sêl fecanyddol

Sŵn annormal

Dylid ymchwilio i unrhyw gyflwr annormal sylweddol cyn gweithredu'n barhaus.



12. Achosion Cyffredin Dirgryniad Pwmp Gormodol

Os yw pwmp allgyrchol sydd newydd ei osod yn dirgrynu'n ormodol, peidiwch â chymryd yn ganiataol ar unwaith bod y pwmp ei hun yn ddiffygiol.

Gwiriwch y gosodiad yn systematig.

Camlinio

Mae aliniad pwmp a modur anghywir yn achos cyffredin o dirgryniad a phroblemau dwyn neu gyplu.

Straen Pibell

Gall pibellau sydd wedi'u halinio'n anghywir neu heb eu cynnal orfodi grymoedd gormodol ar y pwmp.

Problemau Sylfaen

Gall bolltau angori rhydd, growtio annigonol, neu sylfaen wan ganiatáu symudiad digroeso.

Cavitation

Gall NPSH annigonol, colledion sugno gormodol, neu dymheredd hylif uchel arwain at gavitation.

Gweithredu y tu allan i'r Ystod a Argymhellir

Gall gweithredu'n rhy bell o ystod gweithredu dewisol y pwmp gynyddu ansefydlogrwydd hydrolig a dirgryniad.

Problemau Rotor neu Ganu

Dylid ystyried anghydbwysedd, difrod dwyn, neu broblemau siafft hefyd pan fo amodau gosod yn foddhaol.



13. Rhestr Wirio Gosod Pwmp Allgyrchol

Cyn cychwyn, dylid gwirio'r pwyntiau canlynol:

Eitem	Gwirio
Sylfaen	Sefydlog, gwastad ac addas
Llinyn gwaelod	Wedi'i gefnogi a'i growtio'n briodol
Bolltau Angor	Wedi'i osod yn gywir a'i dynhau
Aliniad	O fewn gofynion y gwneuthurwr
Traed Meddal	Wedi'i wirio a'i gywiro
Cyplu	Wedi'i osod yn iawn
Pibellau sugno	Wedi'i alinio'n gywir a'i gefnogi
Pibellau Rhyddhau	Wedi'i alinio'n gywir a'i gefnogi
Straen Pibell	Dim llwyth allanol gormodol
Iro	Math a lefel gywir
Sêl	Wedi'i osod yn iawn
Cylchdro	Cyfeiriad cywir
Dirgryniad	O fewn ystod dderbyniol
Pwysau	Yn gyson â'r perfformiad disgwyliedig



14. Pympiau HNYB: Atebion Pwmp Allgyrchol Dibynadwy

Mae HNYB PUMPS yn wneuthurwr pwmp diwydiannol proffesiynol sy'n darparu atebion pwmp allgyrchol ar gyfer cyflenwad dŵr, gweithfeydd pŵer, mwyngloddio, systemau boeler, cymwysiadau petrocemegol, prosiectau trefol, a gwasanaethau diwydiannol eraill.

Mae ein hystod cynnyrch yn cynnwys:

Achos Hollti Llorweddol Pympiau Allgyrchol

Pympiau Allgyrchol Aml-gam Llorweddol

Hunan-Cydbwyso Pympiau Aml-gam

Pympiau Allgyrchol Sugno Diwedd

Pympiau Allgyrchol Cemegol

-Pympiau Allgyrchol Gwasgedd Uchel

Pympiau Allgyrchol Fertigol

Ar gyfer prosiectau wedi'u haddasu, gall dewis pwmp fod yn seiliedig ar:

Cyfradd Llif + Pen + Hylif + Tymheredd + Pwysedd + NPSH + Amodau Gosod

Rydym yn argymell gwerthuso'r amodau pwmp, modur, sylfaen, pibellau, a gweithredu fel system gyflawn i gyflawni perfformiad hirdymor dibynadwy.



Mae gosod pwmp allgyrchol cywir yn hanfodol ar gyfer cyflawni gweithrediad sefydlog, dirgryniad isel, a bywyd gwasanaeth hir.

Yr egwyddorion pwysicaf yw:

Sylfaen Sefydlog + Aliniad Cywir + Cefnogaeth Pibellau Priodol + Straen Pibellau Rheoledig + Ynysiad Dirgryniad Addas + Comisiynu Gofalus

Ni all ynysu dirgryniad yn unig ddatrys problemau gosod sylfaenol. Mae gosodiad pwmp dibynadwy yn ei gwneud yn ofynnol i'r system gyfan weithio gyda'i gilydd, o'r sylfaen a'r plât gwaelod i'r amodau pibellau a gweithredu.

Trwy ddilyn arferion gosod a chomisiynu priodol, gall defnyddwyr leihau dirgryniad, amddiffyn Bearings a morloi mecanyddol, gwella dibynadwyedd pwmp, ac ymestyn bywyd gwasanaeth offer.
